Torre de línea de transmisión de alto voltaje de 400 kV

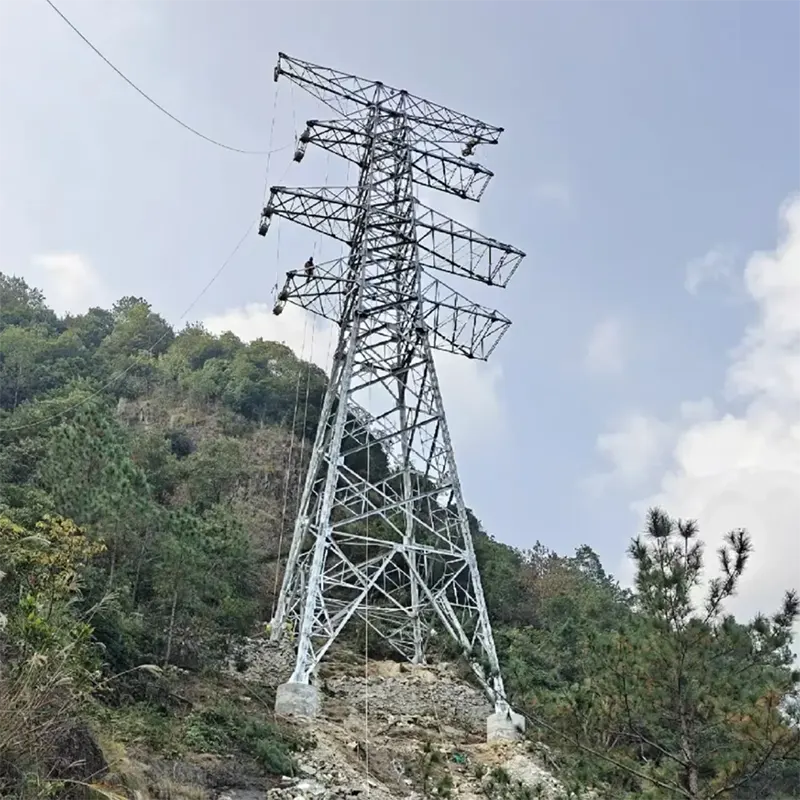

La torre de línea de transmisión de alto voltaje de 400 kV es una estructura de celosía de acero que soporta conductores de alto voltaje, cables de tierra y aisladores a alturas seguras sobre el suelo. "400 kV" se refiere al voltaje de línea que transporta, entre las clases de voltaje más altas utilizadas para la transferencia de energía interestatal e internacional. A este nivel de voltaje, cada torre de una línea debe soportar cientos de toneladas de peso de conductor y soportar una enorme tensión durante la carga de viento y hielo.

Especificaciones del producto

Características y beneficios clave

Diseñado para cargas extremas

Nuestras torres de 400 kV se analizan estructuralmente con software de elementos finitos frente a los peores casos de carga combinada: viento de 40 m/s en conductores cargados de hielo, desequilibrio de tensión de cables rotos y hundimiento inducido por la temperatura. Factores de seguridad según IEC 60652/GB 50545. Cuando el cálculo dice que la torre se mantiene en pie, se mantiene en pie.

Acero de alta resistencia, menor tonelaje

El acero Q420 de alta resistencia en las patas puede reducir el peso de la torre entre un 15% y un 25% en comparación con los diseños Q235 convencionales. Un tonelaje más bajo significa menores costos de flete, cimientos más pequeños y un montaje más rápido, ahorros que se acumulan en una línea de 500 torres.

Galvanizado en caliente para más de 50 años de servicio

Cada componente está galvanizado en caliente según ISO 1461 con una capa de zinc mínima de 85 µm. En ambientes atmosféricos normales, espere más de 50 años antes del primer mantenimiento. Para zonas corrosivas costeras o industriales, ofrecemos recubrimientos más gruesos (hasta 120 µm) o sistemas de recubrimiento dúplex.

Conexiones intercambiables y probadas en campo

Los miembros de las patas y los refuerzos se fabrican con orificios para pernos con plantilla de precisión, por lo que torres idénticas de diferentes lotes de producción se ensamblan de manera intercambiable. Los equipos de montaje informan que nuestras torres van juntas como un mueble bien hecho: sin necesidad de esmerilar, escariar ni martillar en el sitio.

Paquete de documentación completo

Cada torre de línea de transmisión de alto voltaje de 400 kV se envía con planos de fabricación certificados, certificados de prueba de materiales, informes de espesor de galvanización y resúmenes de cálculos estructurales. Sus consultores y su equipo de inspección obtienen todo lo que necesitan para la aceptación del sitio.

Aplicaciones típicas

Como fabricante y proveedor de torres para líneas de transmisión de alto voltaje de 400 kV, MTtower fabrica torres para empresas de servicios públicos, contratistas de EPC y desarrolladores de energías renovables, suministradas al por mayor a precios directos de fábrica para:

Líneas de transmisión troncales interestatales e interregionales de 400 kV

Evacuación de energía de grandes centrales térmicas, hidroeléctricas y nucleares.

Corredores de conexión a red de parques eólicos y solares (líneas de colectores de 400kV)

Interconectores eléctricos transfronterizos y líneas de exportación

Reemplazo y mejora de corredores antiguos de 220 kV/330 kV a clase de 400 kV

Secciones de cruce de ríos y rutas de montaña que requieren torres altas y pesadas

Proceso de producción

Cada torre de línea de transmisión de alto voltaje de 400 kV comienza con el diseño detallado: convertimos el contorno de la torre en planos de fabricación miembro por miembro utilizando software de torre 3D, generando listas de corte, plantillas de orificios y planos de ensamblaje que el taller sigue al milímetro.

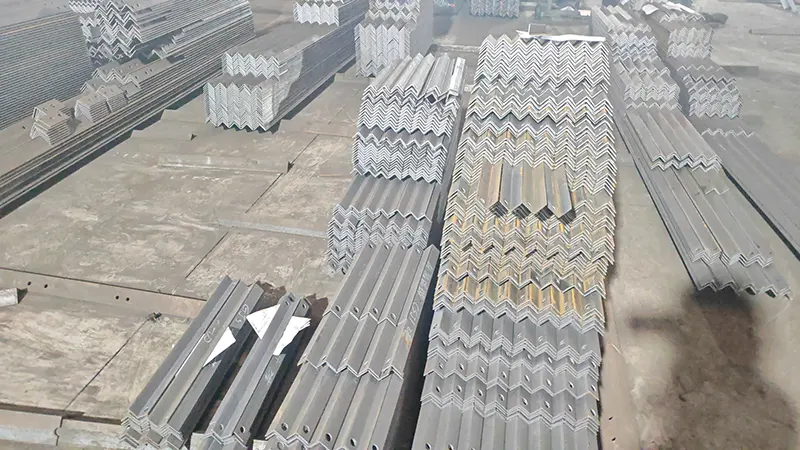

Fabricación: el acero angular se endereza, se corta mediante CNC a medida y se perfora o perfora con plantillas de precisión. Cada miembro está marcado con una etiqueta única que coincide con los dibujos, por lo que el acero llega al sitio ya "etiquetado" para su posición.

Antes de galvanizar se realiza un montaje de prueba completo de al menos una torre de cada tipo. Aquí es donde verificamos la alineación de los orificios, el ajuste de los miembros y la geometría general, un paso que muchos fabricantes omiten y la razón por la que nuestro montaje en campo es tan sencillo.

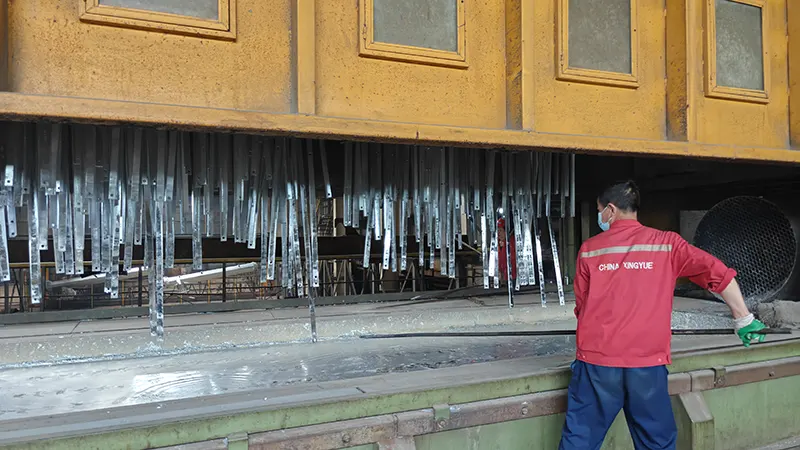

Galvanizado: los componentes se desengrasan, se decapan en ácido clorhídrico, se funden y se sumergen en zinc fundido a ~450°C. El espesor de la capa de zinc se verifica con un medidor magnético en cada lote. La inspección final cubre las dimensiones, la cobertura de zinc y el ajuste de los pernos.

¿Por qué elegir Maotong?

Qingdao Maotong Power Equipment Co., Ltd. posee la licencia nacional de producción de productos industriales, incluida la licencia de producción de torres de líneas de transmisión de 220 kV y el certificado de calidad de torres de tubos de acero de 500 kV. No somos un fabricante de taller: somos un fabricante autorizado de productos para torres de alto voltaje.

De nuestros 205 empleados registrados, 85 son profesionales técnicos, incluidos ingenieros superiores e intermedios que se encargan del diseño estructural, los detalles y el control de calidad. Tráenos una ruta de línea y diseñaremos las torres para que coincidan.

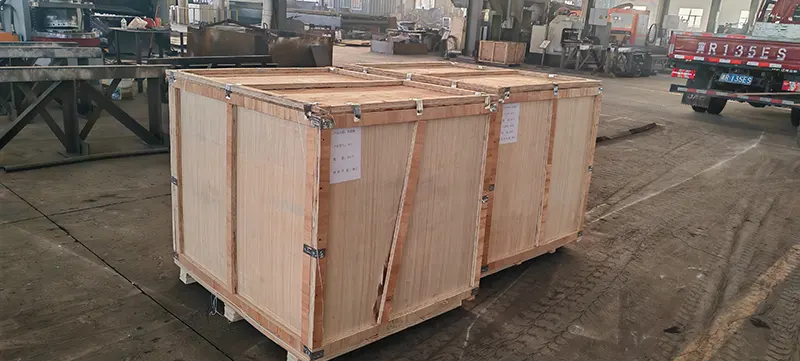

Los miembros de la torre se agrupan según la secuencia de montaje, se sujetan con correas de acero y se protegen con una película plástica en los puntos de apoyo. Las piezas pequeñas (pernos, arandelas, accesorios) están empaquetadas y claramente etiquetadas. Embalaje de exportación según los estándares de transporte marítimo, cargado directamente desde nuestro taller a contenedores o buques a granel en el puerto de Qingdao.

Documentación: Factura Comercial, Lista de Embalaje, Conocimiento de Embarque, Certificado de Origen, Certificados de Prueba de Materiales, Informes de Galvanizado. Para precios de torres de líneas de transmisión de alto voltaje de 400 kV, pedidos al por mayor o una cotización, comuníquese con nuestro equipo de ventas de exportación.

Preguntas frecuentes

P: ¿Qué información necesita para cotizar una torre de línea de transmisión de alto voltaje de 400 kV?

R: El tipo de torre (suspensión/tensión/ángulo), altura, voltaje de línea, tamaño y tensión del conductor, carga de viento y hielo de diseño y el estándar aplicable (IEC, GB o local). Si tiene planos de torres, podemos cotizarlos directamente; envíenos el PDF o DWG y le responderemos dentro de las 48 horas.

P: ¿Pueden proporcionar torres para una línea completa, no solo un tipo?

R: Sí. Fabricamos el programa completo de torres (torres de suspensión, tensión, ángulo y terminales) para proyectos completos de líneas de 400 kV. También suministramos los ángulos de cimentación y los accesorios de conexión.

P: ¿Cuál es la cantidad mínima de pedido?

R: Para torres personalizadas, la cantidad mínima de pedido es de 1 juego para fines de prototipo o prueba. Para conocer los precios de producción, recomendamos pedir al menos 10 juegos para beneficiarse de la eficiencia de la fabricación por lotes.

P: ¿Cómo se asegura que las torres encajen en el sitio sin necesidad de volver a trabajar?

R: Cada tipo de torre se somete a un ensamblaje de prueba completo antes de galvanizarlo. Los orificios para pernos están modelados con punzonado/perforación CNC de precisión y cada miembro está etiquetado en los dibujos. Nuestro récord: los equipos de montaje montan nuestras torres sin esmerilar ni escariar.

P: ¿Cuáles son sus condiciones de pago y entrega?

R: Normalmente, depósito del 30% T/T, saldo por T/T o L/C a la vista antes del envío. Para 30 juegos, entrega dentro de los 20 días hábiles posteriores al depósito. EXW, FOB, CFR o CIF Qingdao: usted elige.
