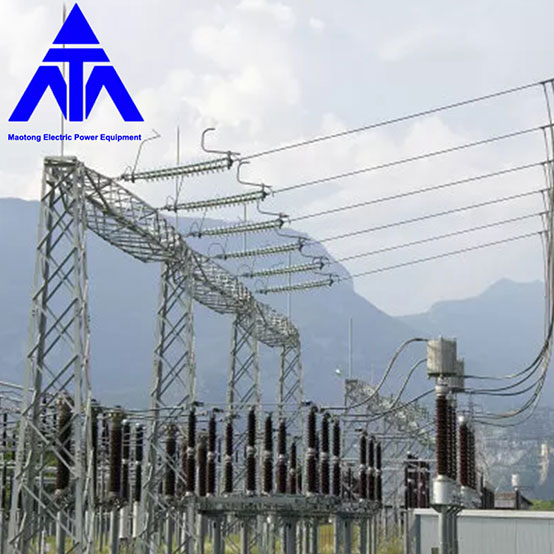

Línea de transmisión de electricidad con estructura de subestación de 500 kV

Mao Tong es uno de los principales fabricantes, proveedores y exportadores de líneas de transmisión eléctrica con estructura de subestación de 500 kV en China. Qingdao Maotong ® Electric Power Equipment Co., Ltd. El principal ámbito comercial de la empresa: soporte solar, productos fotovoltaicos, subestaciones y centrales hidroeléctricas, torres de líneas de transmisión, torres de acero y postes de tubos de acero, accesorios de hierro (pernos de anclaje, acero básico), torres de comunicaciones, equipos de líneas ferroviarias y componentes de energía y otras estructuras de acero.
Subestación inteligente

La subestación inteligente es la actualización y el desarrollo de la subestación digital. Sobre la base de la subestación digital, combinada con las necesidades de la red inteligente, la tecnología de automatización de la subestación se enriquece para realizar la función de subestación inteligente. El diseño y la construcción de subestaciones inteligentes deben realizarse en el contexto de una red inteligente. Debe cumplir con los requisitos de la construcción y desarrollo de redes inteligentes en nuestro país y reflejar las características de la informatización, digitalización, automatización e interacción de las redes inteligentes en nuestro país.

La subestación inteligente tiene las siguientes características funcionales:

1. Conecte estrechamente toda la red.

2. Admite red eléctrica inteligente.

3. Las subestaciones inteligentes con niveles de alto voltaje cumplen con los requisitos de la red de transmisión UHV.

4. La subestación inteligente de media y baja tensión permite el acceso al suministro de energía distribuida.

5. Visualización remota.

6, equipos e instalaciones de diseño estandarizado, instalación modular.

Para fortalecer el nivel de gestión integrada de las subestaciones y subestaciones desatendidas en la producción de seguridad, seguridad antirrobo, monitoreo de incendios y otros aspectos, cada vez más empresas eléctricas están considerando la construcción de un sistema centralizado de monitoreo remoto de imágenes, que promueve el desarrollo de redes de monitoreo integrado de energía. Con el video digital IP, puede monitorear y monitorear los datos relevantes, los parámetros ambientales y las imágenes de cada subestación/estación, y comprender y dominar directamente la situación de cada subestación/estación en tiempo real, y responder a la situación a tiempo, para satisfacer las necesidades de muchas subestaciones regionales.

La subestación es simplemente un lugar donde se transforma el voltaje y la corriente. Para transmitir la energía eléctrica desde la planta de energía a los usuarios remotos, la energía eléctrica debe ser impulsada y retroalimentada a la red de alto voltaje, y luego el voltaje puede despresurizarse según las necesidades de los usuarios cercanos. Las subestaciones se han convertido en una parte indispensable del sistema eléctrico al subir y bajar el voltaje y transmitir energía a los usuarios.
Durante los 100 años de historia del desarrollo conjunto de centrales eléctricas y sistemas de energía eléctrica, se han producido grandes cambios en el sitio de construcción, el nivel de voltaje y las condiciones del equipo de las subestaciones.

En el sitio de construcción de la subestación, de todas las subestaciones exteriores abiertas originales, aparecieron gradualmente subestaciones interiores y algunas subestaciones subterráneas, el área de la subestación y las subestaciones exteriores abiertas originales se redujeron mucho.

En términos de nivel de voltaje, con el desarrollo de la tecnología energética, se utiliza una pequeña cantidad de subestaciones de 110 kV y 220 kV como subestaciones centrales. El modo de transmisión de red pequeña de la subestación terminal de 35 kV se ha convertido gradualmente en un modo de transmisión de red grande de subestaciones UHV de 1000 kV y 500 kV como subestaciones centrales, y subestaciones de 220 kV y 110 kV como subestaciones terminales.

En el aspecto de equipos eléctricos, los equipos primarios del equipo original abierto al aire libre se desarrollaron gradualmente hasta una combinación de gas completamente cerrada (GIS) y una combinación de gas semicerrada (HGIS); Los dispositivos secundarios se desarrollaron desde los primeros transistores y la protección de circuitos integrados hasta la protección de microcomputadoras.
El diseño de la estructura y la disposición del equipo de una subestación moderna deben cumplir los seis requisitos siguientes:

1. No es necesario dividir la subestación de 10 kV adjunta en la parte inferior del edificio en habitaciones. Se pueden disponer transformadores y aparamenta de alta y baja tensión en la misma planta y en la misma estancia.

2. El diseño interior de la subestación debe ser compacto y razonable para facilitar la operación, mantenimiento, pruebas e inspección del personal operativo. La posición de instalación del gabinete de distribución debe cumplir con los requisitos del ancho mínimo del canal y tener debidamente en cuenta los requisitos de desarrollo y expansión;

3. La ubicación de cada salón funcional en la subestación debe organizarse de manera racional. La sala de distribución de alto voltaje está adyacente a la sala de condensadores de alto voltaje y la sala de distribución de bajo voltaje está adyacente a la sala de transformadores.

4. Las instalaciones de la sala de distribución de alta y baja tensión deben cumplir con los requisitos de seguridad y prevención de incendios, y no se permite el uso de materiales combustibles en la decoración de la estación;

5. Las puertas de la sala de distribución de alta y baja tensión, la sala de condensadores y la sala de transformadores deben abrirse hacia afuera, y las puertas de las dos salas de distribución adyacentes deben abrirse bidireccionalmente;

6. La sala de distribución de alto y bajo voltaje, la sala de capacitores, la sala de transformadores y la sala de control principal deben estar equipadas con instalaciones para evitar la entrada de lluvia, nieve, serpientes, ratas y otros tipos a través de puertas, ventanas y zanjas de cables.
