Torre de energía eléctrica galvanizada en caliente de 66kv 120kv 220kv

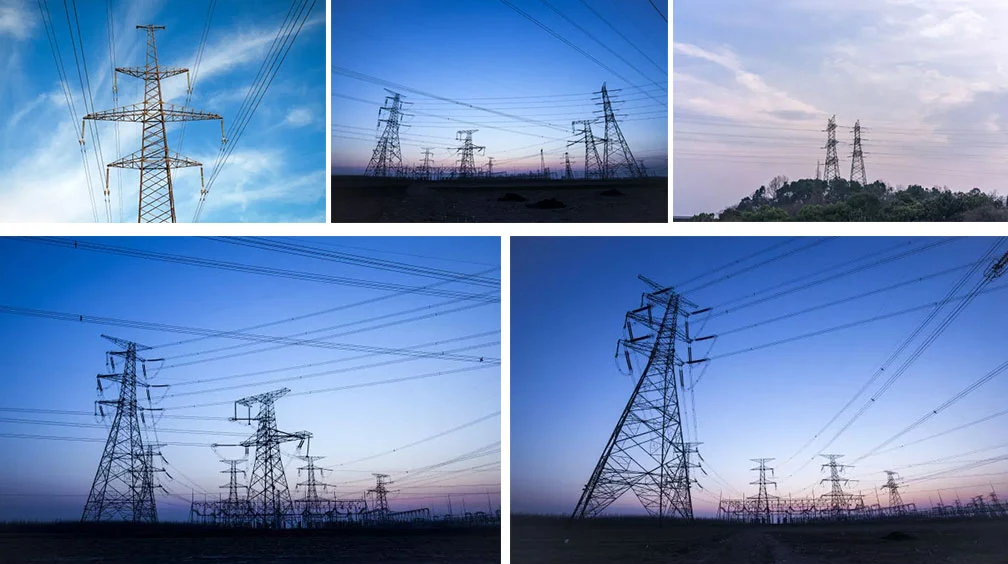

Introducción a la torre de energía:

La torre de energía es una estructura de torre trapezoidal o triangular con una altura de 25 a 40 metros. Es una estructura de estructura de acero. Las torres de energía se construyen principalmente cerca de centrales eléctricas y estaciones de distribución en el campo. Son instalaciones importantes en el sector eléctrico, pueden tender líneas eléctricas y desempeñan un papel de protección y apoyo. El diseño, fabricación, instalación, mantenimiento e inspección de calidad de las torres de energía son garantías importantes para el funcionamiento y desarrollo de sistemas eléctricos modernos.

Clasificación de torres:

1. La torre de línea de alto voltaje se divide en torre tangente y torre de tensión. La torre de esquina es una especie de torre de tensión y la torre de cabeza de gato es una especie de torre tangente.

2. Al igual que la torre tangente, el aislador es una torre de cathead colgante vertical, la torre de tensión y el aislador es horizontal, que se utiliza para evitar que la torre de bucle caiga, gire la línea, etc.

3. El voltaje depende de la cantidad de aisladores, 1-2 piezas: 10KV, 3-5 piezas, 35KV, 7 piezas de 110KV, 14-16 piezas de 220KV, 28 piezas de 500KV. Si ve más, no es necesario que los cuente. Puedes ver la longitud aproximadamente.
Se divide en:

4. Cinco tipos de copa de vino, cabeza de gato, tipo superior, tipo seco y tipo barril

5. Se puede dividir en torre de tensión, torre tangente, torre de ángulo, torre de transposición (que reemplaza la torre de posición de fase del conductor), torre terminal y torre de cruce según el propósito.

Requisitos de la torre de energía eléctrica galvanizada en caliente de 66kv 120kv 220kv:

El tamaño y la luz de la torre deben cumplir con los requisitos del circuito: se debe mantener la pequeña distancia de seguridad necesaria entre el conductor y el suelo, edificios, árboles, vías férreas, carreteras, ríos y otras líneas aéreas, entre el conductor y el conductor, entre el conductor y el pararrayos. El ángulo de protección del pararrayos con respecto al conductor y la pequeña distancia horizontal entre dos pararrayos cuando se utilizan pararrayos dobles deben cumplir con las normas pertinentes.

Carga:

La torre de la línea de transmisión soporta principalmente cargas de viento, carga de hielo, tensión de línea, carga muerta, el peso del personal y herramientas durante la instalación o mantenimiento, así como la carga de la línea rota y la acción sísmica. En el diseño se considerará la combinación razonable de estas cargas bajo diferentes condiciones meteorológicas. La carga muerta incluye el peso de la torre, la línea, los accesorios, el aislador, el ángulo de fuerza resultante de la línea y la tensión desequilibrada a lo largo de la línea. Los diferentes países tienen diferentes regulaciones sobre la carga de rotura en términos del número de cables rotos (generalmente excluyendo la rotura simultánea de conductores y pararrayos), el tamaño de la tensión de rotura y las condiciones meteorológicas durante la rotura.

La torre generalmente se simplifica al análisis estático. Para cargas dinámicas como viento, líneas discontinuas y terremotos, la acción dinámica generalmente se considera multiplicando el coeficiente de vibración del viento, el coeficiente de impacto de líneas discontinuas y el coeficiente de respuesta de la fuerza sísmica, respectivamente, sobre la base del análisis estático.
