Mao Tong es uno de los principales fabricantes, proveedores y exportadores de estructuras de acero galvanizado de 400 kV para subestaciones eléctricas de China. Qingdao Maotong ® Power Tower Co., Ltd. es una fábrica dedicada a la producción e instalación de mástiles de torres de acero y diversas estructuras de acero, como torres de chimeneas, torres de protección contra rayos, torres de anemómetro, torres de entrenamiento, torres de proceso de techo, torres de un solo tubo, árbol biónico, estación base integrada, torre de comunicaciones, torre de monitoreo, torre de energía, torre de televisión, etc.

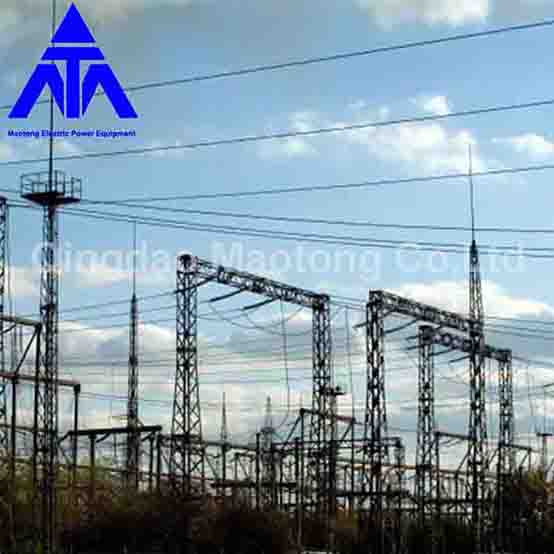

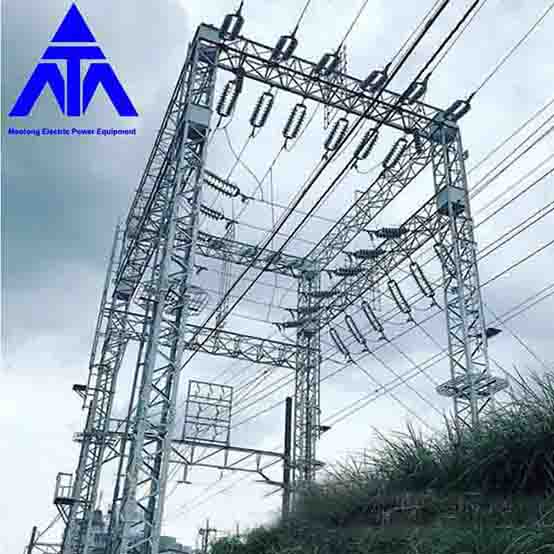

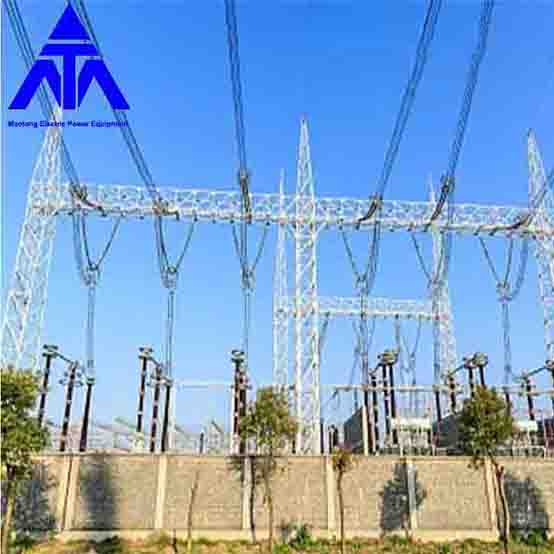

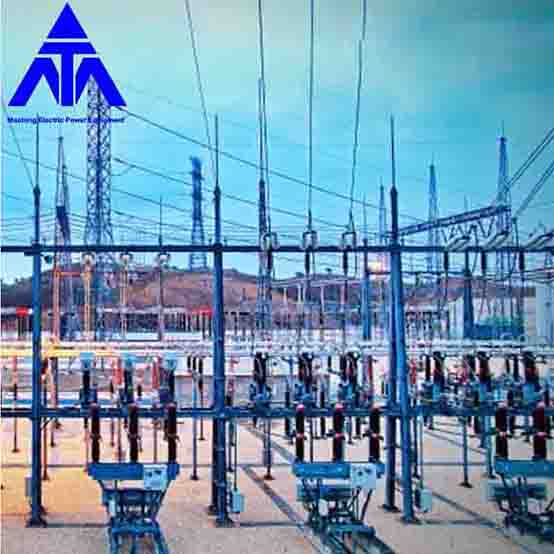

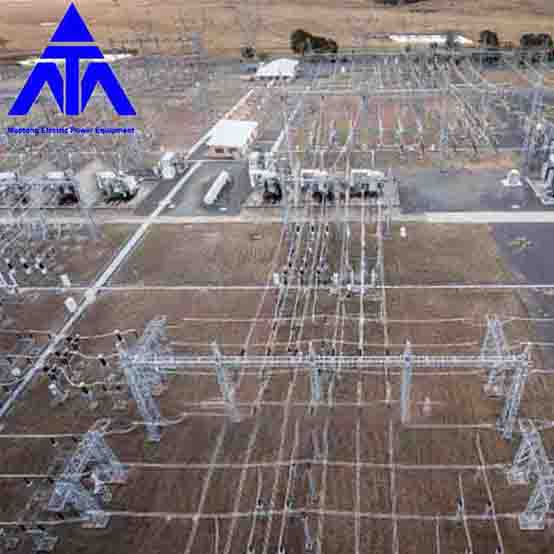

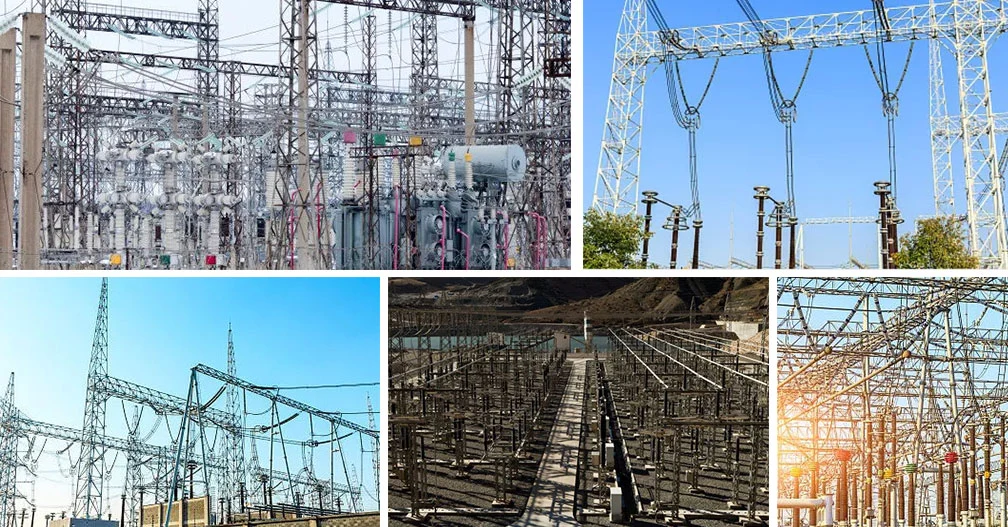

La arquitectura de la subestación es la subestación.

Subestaciones y otros cables exteriores, equipos de la estructura de soporte principal del nombre general. Se determina según el nivel de voltaje, la escala, la disposición del equipo, las condiciones de construcción y operación y las condiciones climáticas locales. Según la naturaleza de la electricidad, los diferentes niveles de voltaje requieren una cierta distancia entre los cables, los cables a tierra y los cables a las estructuras. Por lo tanto, la estructura de la subestación se caracteriza por columnas altas y secciones pequeñas, pertenecientes a la estructura de gran flexibilidad. En cuanto a la clasificación del tipo de diseño tecnológico, existen diseños medianos, diseños de media altura y diseños altos. El diseño semialto y el diseño alto se utilizan principalmente en subestaciones con alto nivel de voltaje.

En la actualidad, las subestaciones electrificadas de tracción ferroviaria son de tamaño medio. En términos de su clasificación de propósito, la estructura se divide en marco de alambre, marco de bus, marco de puerta central, marco de esquina, marco combinado de transformador, soporte de equipo de varilla única, etc. En términos de la clasificación de apariencia de la arquitectura, las formas comúnmente utilizadas de la arquitectura son arquitectura de entrada/salida tipo AH, arquitectura de entrada/salida tipo AP con soporte para pararrayos, arquitectura tipo AP, A? Arquitectura tipo, arquitectura tipo P, arquitectura de esquina, arquitectura de forma grande, con línea de entrada y salida de la arquitectura. En términos de estrés sobre la arquitectura, existen tres tipos de arquitectura: arquitectura intermedia, arquitectura terminal y arquitectura de cable tensor.

La forma del diseño y la forma de la arquitectura están determinadas por el nivel de voltaje, el cableado y la disposición del equipo de la subestación. El material utilizado en la arquitectura está relacionado con la carga que soporta la propia arquitectura. El nivel de voltaje de la subestación es alto, la carga que soporta la arquitectura misma es grande, el nivel de voltaje es bajo y la carga que soporta la arquitectura misma es pequeña. La arquitectura de diversos materiales tiene sus correspondientes ventajas, desventajas y ámbito de aplicación.

Equipos de protección contra rayos para subestación.

La subestación también está equipada con equipos de protección contra rayos, principalmente pararrayos y pararrayos. Los pararrayos están diseñados para evitar que la subestación sea alcanzada por un rayo directo que descargará el rayo sobre sí mismo y llevará la corriente del rayo al suelo. Cuando el trueno cae en la línea cerca de la subestación, la onda del trueno ingresará a la subestación a lo largo del cable y producirá sobretensión. Además, el funcionamiento del disyuntor también puede provocar sobretensión. La función del descargador es descargar automáticamente a tierra para reducir el voltaje cuando la sobretensión excede un cierto límite. Después de la descarga, el equipo apaga automáticamente el arco para asegurar el funcionamiento normal del sistema. En la actualidad, el más utilizado es el pararrayos de óxido de zinc.
