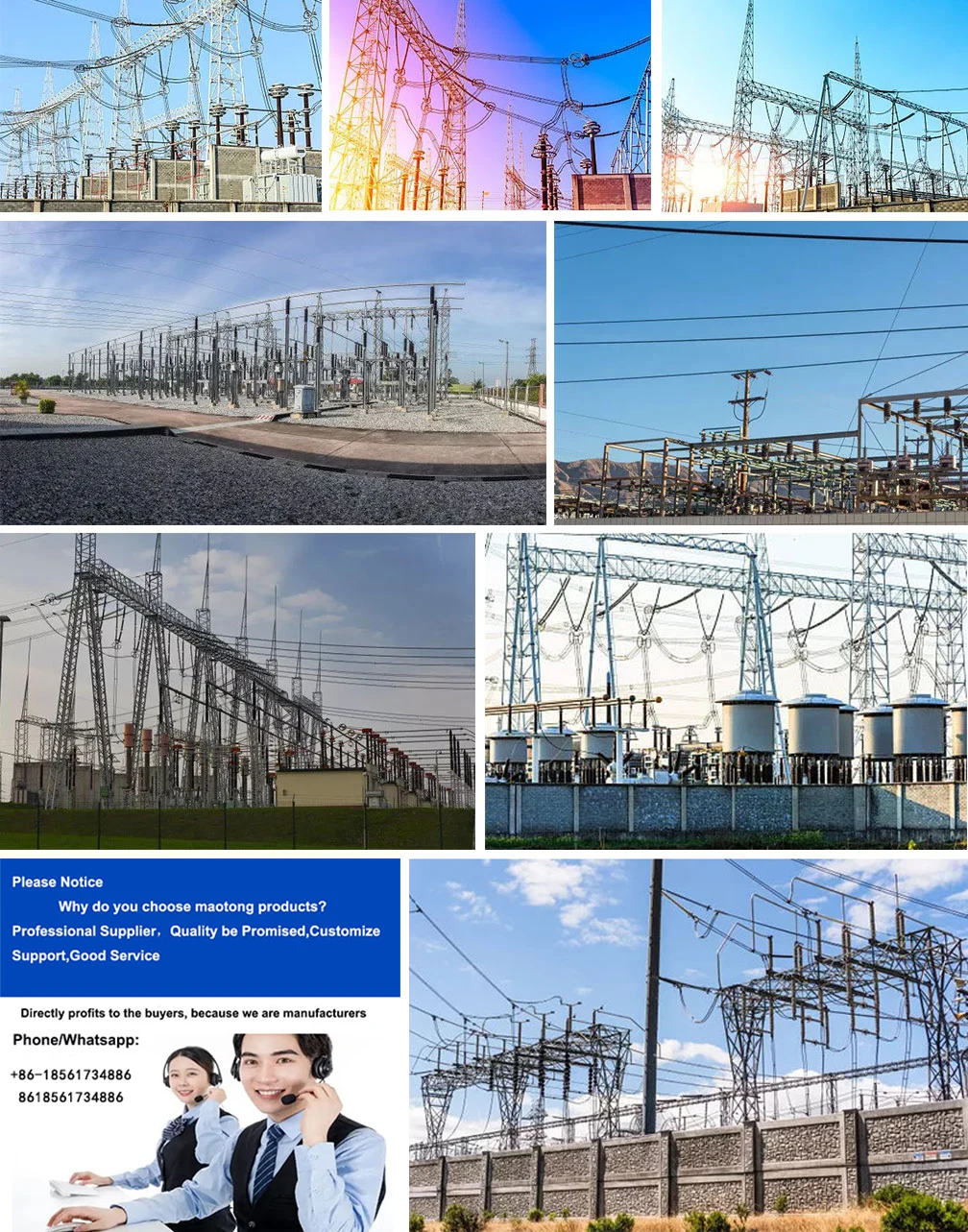

Estructura de la subestación de transmisión eléctrica del transformador 220kv

Los fabricantes chinos Mao Tong ofrecen una estructura de subestación de transmisión eléctrica transformadora de alta calidad de 220 kv. Compre la estructura de la subestación de transmisión eléctrica del transformador 220kv, que es de alta calidad directamente a bajo precio. Maotong® Subestación eléctrica de transmisión profesional. La clasificación y las características de las subestaciones se describen brevemente. Cuando se trata de redes eléctricas, no puede prescindir de las subestaciones. Una subestación es una instalación en el cruce de líneas en una red eléctrica para cambiar voltajes, intercambiar energía y recolectar y distribuir energía eléctrica.


Si se divide de acuerdo con el diseño de la subestación, la subestación generalmente se puede dividir en subestación exterior, subestación interior y subestación subterránea. Las subestaciones interiores se dividen en subestaciones totalmente interiores y subestaciones semiinteriores según la disposición de los transformadores principales y el equipo eléctrico principal de alta tensión. La subestación exterior, el transformador principal y el equipo eléctrico principal de alto voltaje están dispuestos al aire libre.

Esta disposición ocupa un área grande, y los dispositivos y edificios eléctricos pueden cumplir completamente con los requisitos de varios tipos de distancia, como distancia de seguridad eléctrica, distancia de fuego, etc., lo cual es conveniente para la operación, el mantenimiento y la revisión. Es adecuado para la construcción en áreas suburbanas o rurales.

Toda la subestación interior, el transformador principal y todos los equipos eléctricos de alta y baja tensión están dispuestos en el interior. Este tipo de subestación reduce la superficie total construida, pero tiene mayores requisitos para la distribución interior del edificio. Tiene las características de diferencia de altura compacta, grande y altura de piso diferente, que es fácil de satisfacer las necesidades del paisaje circundante. Adecuado para áreas urbanas densamente pobladas, o ubicadas en áreas costeras, lagos salados, plantas químicas y otras áreas con altos niveles de contaminación del aire.

La mitad de las subestaciones interiores, el transformador principal o el diseño principal del equipo eléctrico de alto voltaje en el exterior, la estación interior se combinaron de manera de ahorrar área, hermosa armonía con el entorno, condiciones de operación del equipo y subestación transformadora de tipo exterior, las ventajas de un costo relativamente bajo en la economía es ciudades pequeñas relativamente desarrolladas, así como la necesidad de dar plena consideración al medio ambiente y la coordinación del índice económico y técnico de la construcción regional.



Las subestaciones subterráneas se dividen en subestaciones totalmente subterráneas y subestaciones semisubterráneas. El edificio principal de toda la subestación subterránea está construido bajo tierra, y el transformador principal y otros equipos eléctricos principales están instalados en el edificio subterráneo.

Solo una pequeña cantidad de edificios, como respiraderos y equipos de subestaciones, entradas y salidas de personal, se construyen en el suelo, así como el equipo de enfriamiento y la sala de control principal del gran transformador principal que se puede disponer en el suelo. Las subestaciones semisubterráneas son principalmente edificios subterráneos, y los transformadores principales u otros equipos eléctricos principales están parcialmente instalados en los edificios subterráneos. La subestación subterránea es adecuada para ser construida en áreas densamente pobladas y densamente pobladas.

De acuerdo con el estado y la función de la subestación en el sistema de energía, la subestación generalmente se puede dividir en subestación central, subestación regional importante y subestación general.

La subestación central está ubicada en el punto de pivote del sistema de energía. El voltaje del lado de alto voltaje es generalmente de 500 (750) kV, y el voltaje del lado de voltaje medio y bajo es generalmente de 220kV (330kV) y 35kV. El lado de alto voltaje de la subestación central está conectado a la red eléctrica regional y conectado a varias fuentes de energía grandes, y hay una gran cantidad de transmisión de energía en el lado de alto voltaje.

La subestación está equipada con varios transformadores reductores de potencia de gran capacidad, que descargan energía de la red regional y suministran energía a importantes subestaciones de la región. El lado de carga de este tipo de subestación suele ser el principal punto de alimentación de la red eléctrica regional. Después de que la falla de energía de toda la estación hará que el sistema se dañe estable, el colapso de la red eléctrica, lo que resultará en una gran área de falla de energía.

Las subestaciones regionales importantes están ubicadas en el punto de pivote de la red regional. El voltaje del lado de alto voltaje es generalmente de 220 (330) kV, y el voltaje del lado de voltaje medio y bajo es generalmente de 110kV y 35kV o 10kV. Este tipo de subestación principalmente descarga energía de la red eléctrica regional y suministra energía a la red de distribución regional o directamente a los usuarios. Después de la falla de energía de toda la estación, puede causar el colapso de la red eléctrica regional y afectar el suministro de energía de toda la región.

Este tipo de subestación tiene diferentes requisitos para el cableado eléctrico principal debido a las diferentes estructuras de la red eléctrica en diferentes regiones. Por ejemplo, cuando la estructura de la red eléctrica regional es sólida y se realiza una configuración N-1 (o N-2), el requisito de confiabilidad del cableado eléctrico principal de la subestación se reduce relativamente.

Una subestación general se ubica al final de una red de distrito, también conocida como subestación terminal. El voltaje del lado de alto voltaje es principalmente de 110kV, pero también de 220kV, y el voltaje del lado de voltaje medio y bajo es generalmente de 35kV y 10kV. También hay lado de alta tensión de 110 kV o 220 kV directamente hasta 35 kV o 10 kV. La fuente de alimentación reductora es utilizada por clientes o negocios cercanos. Después de la falla de energía de toda la estación, solo los usuarios y empresas cercanos se ven afectados, y el alcance del impacto es pequeño.
