Torre de acero de ángulo galvanizado resistente a la intemperie

La torre de acero en ángulo galvanizado resistente a la intemperie es una torre de celosía de acero en ángulo convencional, el clásico caballo de batalla de las líneas de transmisión en todo el mundo, con una actualización que lo cambia todo: galvanizado en caliente completo. Cada miembro, perno y accesorio está recubierto con zinc metálico, lo que crea una barrera que detiene el óxido antes de que comience.

El acero quiere corroerse. En el aire costero húmedo, en atmósferas industriales con compuestos de azufre, en los trópicos, el acero sin protección pierde entre 0,1 y 1 mm de espesor por año. Una torre que debería durar 50 años puede presentar una pérdida grave de sección en 10 a 15 años sin protección. La galvanización cambia esa matemática: la capa de zinc se corroe preferentemente (protección de sacrificio) y, cuando se erosiona, forma una pátina protectora de óxido de zinc que frena un mayor ataque. La torre efectivamente "lleva armadura" durante medio siglo.

Estructura y materiales de la torre de acero en ángulo galvanizado resistente a la intemperie

La torre utiliza la misma geometría de celosía probada que las torres de acero en ángulo estándar: cuatro patas principales de acero en ángulo, con refuerzos transversales en patrones de X o K, con brazos transversales para soporte de conductores. Lo que lo hace "resistente a la intemperie" es la especificación del material y el sistema de revestimiento:

Acero de las patas: ángulo de alta resistencia y baja aleación Q355/Q420, elegido para el margen de corrosión

Galvanizado: en caliente según ISO 1461 / GB/T 2694, 85 µm mínimo (110–120 µm para zonas costeras)

Casos de borde de recubrimiento: los bordes y los orificios para pernos reciben la misma cobertura de zinc que las superficies planas

Hardware: todos los pernos, tuercas y arandelas galvanizados según el mismo estándar

Recubrimiento de reparación: pintura de dos componentes rica en zinc incluida para retoques en el sitio después del montaje

Opcional: patas de acero resistente a la intemperie (Corten) para máxima economía a largo plazo en zonas severas

La galvanización en caliente protege de dos maneras. Primero, sella el acero del oxígeno y la humedad. En segundo lugar, y esta es la parte inteligente, si el revestimiento se raya hasta dejar el acero desnudo, el zinc circundante se corroe en lugar del acero, "sacrificándose" para proteger el rayado. Ningún otro sistema de recubrimiento ofrece esta protección autorreparable a este costo.

Características y beneficios clave

Vida útil de más de 50 años, documentada

Según las clasificaciones de corrosividad atmosférica ISO 9223, un recubrimiento galvanizado de 85 µm ofrece más de 50 años en entornos C2–C3 (rurales/suburbanos) y de 25 a 40 años en C4 (industrial/costero). Proporcionamos cálculos de vida útil contra la corrosión con cada cotización; verá el intervalo de mantenimiento esperado por escrito antes de comprar.

Protección sacrificial que se autocura

El revestimiento rayado se cura a sí mismo mediante protección catódica: el zinc alrededor del rayado se corroe preferentemente y vuelve a cubrir el acero expuesto con sales de zinc. Los daños causados ​​por el transporte, los raspaduras por manipulación en el sitio y las marcas de apriete de pernos no se convierten en puntos de iniciación de la oxidación.

Costo de propiedad de por vida más bajo

Compare las alternativas: es necesario volver a pintar la pintura cada 8 a 12 años, y cada vez requiere preparación de la superficie y tiempo de inactividad de la torre. El galvanizado es un tratamiento de una sola vez. Durante 50 años, la galvanización suele costar entre un 50% y un 70% menos que un programa de mantenimiento de pintura, y eso sin contar el costo de las interrupciones de la línea.

Adecuado para zonas costeras e industriales.

Para sitios dentro de los 3 km del mar o cerca de emisiones industriales, especificamos recubrimientos más gruesos de 110 a 120 µm más tolerancias de corrosión en el tamaño de los miembros. Hemos enviado torres de acero en ángulo galvanizado resistentes a la intemperie a países insulares, puertos tropicales y sitios industriales desérticos; las especificaciones de recubrimiento se adaptan a su entorno real.

Resistencia probada de la red, cero compromiso

No pierde ninguna de las ventajas estructurales de las torres de acero en ángulo: alta relación resistencia-peso, fácil montaje con cuadrillas estándar, inspección simple y baja carga de viento. La resistencia a la intemperie es una mejora, no una compensación.

Aplicaciones de la torre de acero en ángulo galvanizado resistente a la intemperie

Como fabricante y proveedor de torres de acero en ángulo galvanizado resistentes a la intemperie, Maotong suministra estas torres al por mayor a precios directos de fábrica para:

Líneas de transmisión en provincias costeras, islas y regiones adyacentes a la costa

Corredores industriales con corrosividad atmosférica agresiva

Redes tropicales y subtropicales de alta humedad

Líneas de distribución y subtransmisión de servicios públicos que requieren un diseño de bajo mantenimiento

Corredores estratégicos de largo plazo donde las interrupciones de línea por mantenimiento son inaceptables

Proyectos de energía renovable en climas hostiles

Proceso de producción

La fabricación sigue la ruta clásica de las torres de acero en ángulo: corte CNC, perforación de orificios de precisión, etiquetado de miembros y ensamblaje de prueba completo de cada tipo de torre antes de galvanizar. El paso de galvanizado es donde este producto se diferencia.

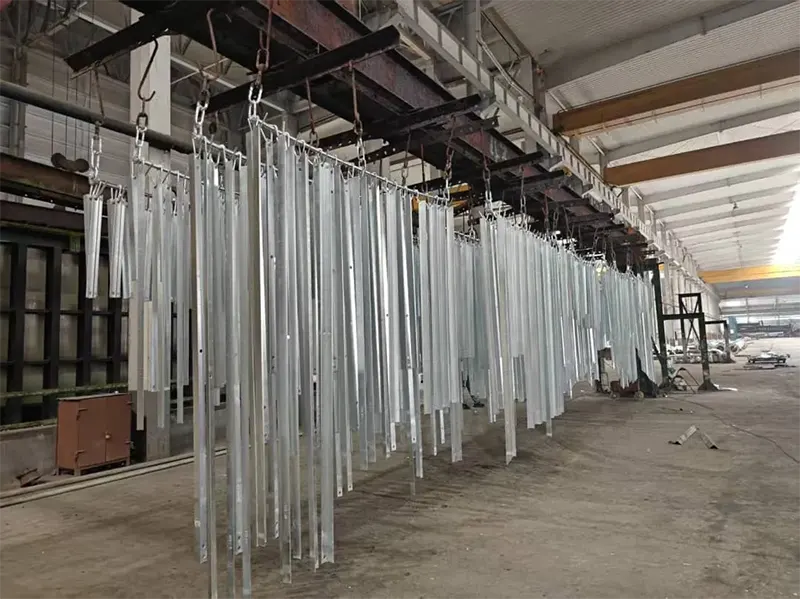

Nuestra línea de galvanizado procesa miembros a través de cinco etapas: desengrasado cáustico para eliminar aceites; decapado con ácido clorhídrico a escala de laminación; fundente para preparar la superficie del acero; inmersión en zinc fundido a 445–455°C; y enfriamiento/pasivación. El resultado es una capa de aleación de zinc y hierro unida metalúrgicamente, no una película de pintura, que no puede desprenderse ni ampollarse.

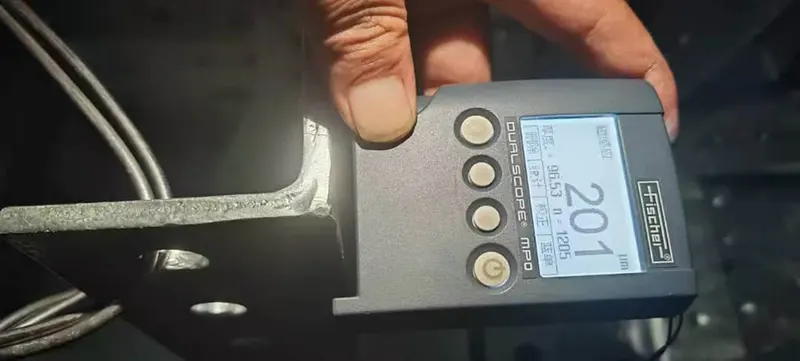

Control de calidad en la línea de recubrimiento: el espesor del zinc se mide con medidores magnéticos en múltiples puntos por miembro, la adhesión del recubrimiento se verifica mediante una prueba de martillo y cualquier punto descubierto se repara con pintura rica en zinc según ISO 1461. Los informes de prueba acompañan cada envío.

Especificaciones del producto

¿Por qué elegirnos?

Maotong opera bajo la Licencia Nacional de Producción de Productos Industriales para torres de transmisión de 220 kV, además de certificados de calidad de torres de tubos de acero de 220 kV y 500 kV. Las torres de ángulo galvanizadas son torres de acero de ángulo galvanizado resistentes a la intemperie, no negocios secundarios.

Los miembros galvanizados se agrupan según la posición de montaje, se separan con espaciadores de madera para proteger el revestimiento de zinc y se sujetan con bandas para el transporte marítimo. En cada envío se incluyen pintura de retoque y compuesto de reparación galvanizado. Carga de contenedores o carga fraccionada en el puerto de Qingdao.

Preguntas frecuentes

P: ¿Cuánto dura realmente el galvanizado?

R: Según ISO 9223, un recubrimiento de 85 µm ofrece más de 50 años en entornos C2-C3, y entre 25 y 40 años en C4. En zonas severas C5 (industriales/marinas), recomendamos 110–120 µm más un margen de corrosión en el tamaño de los miembros. Documentamos la vida esperada en su cotización.

P: ¿Qué pasa si el revestimiento se daña durante el transporte o el montaje?

R: Los rayones menores se curan solos mediante la acción de sacrificio del zinc. Para daños más profundos, incluimos pintura de reparación rica en zinc con cada envío y proporcionamos instrucciones de retoque. Es un trabajo de dos horas en el sitio.

P: ¿Cómo se compara el costo de la galvanización con el de la pintura?

R: Galvanizar cuesta más al principio, pero pintar requiere volver a aplicar la capa cada 8 a 12 años, lo que incluye la preparación de la superficie y el acceso a la torre. Durante una vida útil de 50 años, el costo total de la galvanización suele ser entre un 50% y un 70% más económico.

P: ¿Pueden suministrar torres para una clase de voltaje específica?

R: Sí, desde 66kV hasta 500kV. Contamos con licencias de producción que cubren 220 kV y certificados de calidad de hasta 500 kV. Proporcione su voltaje, tipo de torre y datos de carga, y diseñaremos y cotizaremos.

P: ¿Cuál es su plazo de pago y plazo de entrega?

R: depósito del 30% T/T, saldo antes del envío (T/T o L/C a la vista). Entrega alrededor de 20 días hábiles para 30 juegos después de la confirmación del depósito. EXW, FOB, CFR, CIF Qingdao, todos disponibles.
