Torre única tubular monopolar galvanizada en caliente
  • Torre única tubular monopolar galvanizada en calienteTorre única tubular monopolar galvanizada en caliente
  • Torre única tubular monopolar galvanizada en calienteTorre única tubular monopolar galvanizada en caliente
  • Torre única tubular monopolar galvanizada en calienteTorre única tubular monopolar galvanizada en caliente
  • Torre única tubular monopolar galvanizada en calienteTorre única tubular monopolar galvanizada en caliente
  • Torre única tubular monopolar galvanizada en calienteTorre única tubular monopolar galvanizada en caliente
  • Torre única tubular monopolar galvanizada en calienteTorre única tubular monopolar galvanizada en caliente

Torre única tubular monopolar galvanizada en caliente

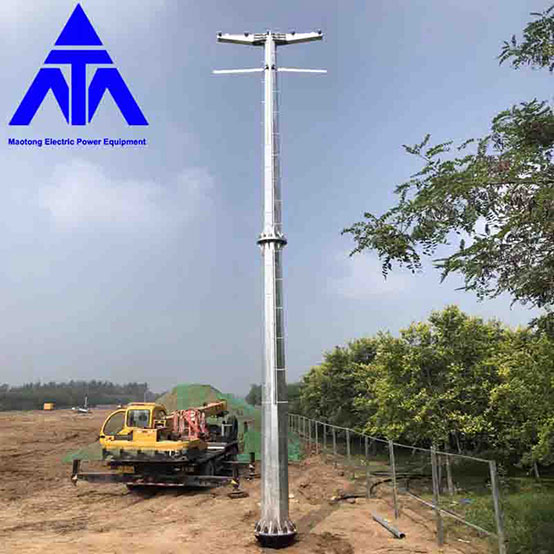

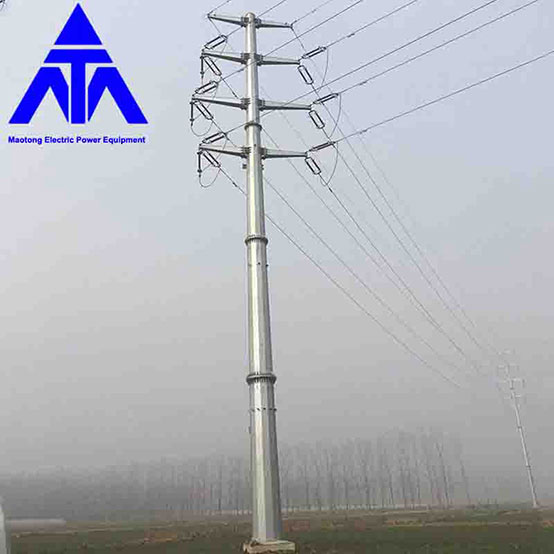

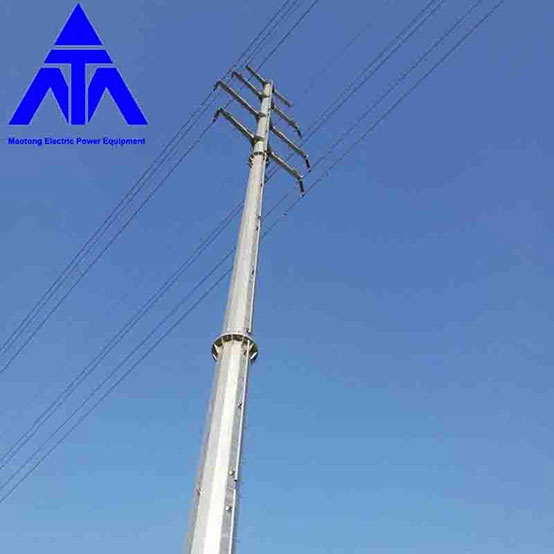

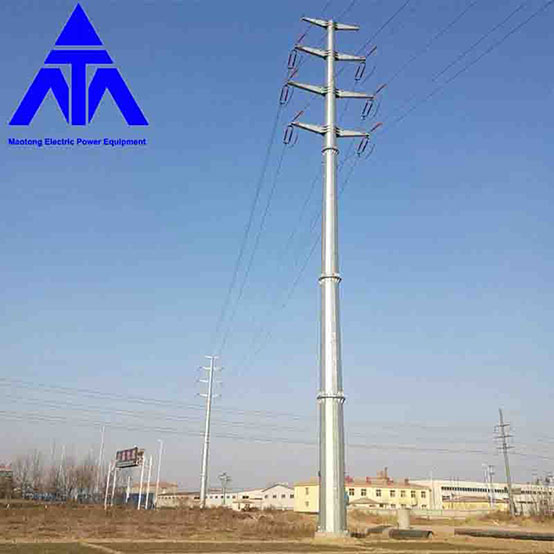

Los postes angulares y terminales/sin salida pueden diseñarse para adaptarse a todas sus necesidades de líneas de transmisión aéreas sin importar el terreno, el entorno y las condiciones del suelo. Los monopolos de transmisión tienen una conicidad uniforme y estarán compuestos por dos o más tramos con juntas telescópicas según la altura requerida. Además, nuestros monopolos de transmisión tienen una huella mucho más pequeña que las torres de acero tipo celosía tradicionales, lo que facilita el despeje del derecho de paso y tiene un menor impacto en el medio ambiente. Además, es mucho más conveniente instalarlo en el sitio y requiere menos costos de mantenimiento. Se usa un poste de transmisión para soportar las líneas aéreas de transmisión. Pueden transportar líneas de transmisión de alto voltaje de hasta 500 KV desde las estaciones generadoras hasta las subestaciones eléctricas. Torre monopolo La torre de un solo tubo, también llamada torre monopolo, es un tipo de uso común, con una apariencia hermosa, que cubre un área pequeña de 9 a 18 metros cuadrados, costo - efectivo, y es adoptado por mayoría de la construcción. El cuerpo de la torre adopta una sección más razonable, que está conectada a través de un perno de alta resistencia. Tiene las características de fácil instalación y puede adaptarse a una variedad de sitios de campo complicados.

Enviar Consulta

Descripción del Producto

Qingdao Maotong torre de aceromástiles y diversas estructuras de acero comotorre de chimenea, torre de protección contra rayos, torre de anemómetro, torre de entrenamiento, torre de proceso de techo, torre de un solo tubo, árbol biónico, estación base integrada, torre de comunicación, torre de monitoreo, torre de energía, torre de TV, etc.

                             Agregar y Consultar

Diseño de torrees una parte importante del diseño de ingeniería de líneas aéreas de transmisión, que afecta directamente la operación segura y el costo de las líneas de transmisión. Según las estadísticas, el costo de postes y torres representa el 37% del costo de construcción de la línea de transmisión de energía. En el proyecto de la línea de transmisión de energía, la proporción del poste recto y la torre en el número total de postes y torres generalmente alcanza el 80%, lo que tiene un gran impacto en el costo del proyecto, y cuanto más larga es la línea, más evidente es el impacto. Por lo tanto, de acuerdo con las disposiciones de Tecnología de diseño para postes de tubería de acero de líneas aéreas de transmisión, el diseño debe ser lo más avanzado tecnológicamente y económicamente razonable posible con la premisa de garantizar la calidad, la seguridad y la aplicabilidad.


Los principales factores que afectan los indicadores económicos de la torre son las condiciones meteorológicas, las condiciones de servicio, la altura nominal máxima y el tipo de torre.
2. Selección de condiciones meteorológicas

Las condiciones meteorológicas de diseño del Proyecto son las condiciones meteorológicas típicas de la provincia de Guangdong, es decir, la velocidad máxima del viento es de 25 m/s, la formación de hielo máxima de diseño es de 15 mm, la temperatura mínima es de -10 â y la temperatura máxima es de 40 â .


3 Determinación de las condiciones de servicio del poste de tubería de acero
3.1 Determinación del modelo y tensión máxima de trabajo del conductor y cable de puesta a tierra

De acuerdo con la revisión preliminar del diseño y los documentos de aprobación del Proyecto, el conductor seleccionado para el Proyecto es un cordón de aluminio con alma de acero LGJX-240/30 (norma técnica GB1179-83), con factor de seguridad de diseño k=5 y esfuerzo máximo de trabajo 52.06N /mm2. Un pararrayos es un hilo de acero recubierto con una aleación de tierras raras de zinc y aluminio al 5 % GJX-50, con un factor de seguridad k=8 y una tensión de trabajo máxima de 147 N/mm2, y el otro es un pararrayos de fibra óptica compuesta OPGW.

                            Agregar y Consultar


3.2 Determinación de la luz

Teniendo en cuenta que el proyecto es una línea urbana con terreno plano, la luz horizontal y la luz vertical de las diferentes ubicaciones de las torres no son dispersivas, por lo que la luz utilizada en el diseño de los postes de tubería de acero se determina como: la luz horizontal es de 180 m, la luz vertical es de 200m, y la luz representativa es de 200m.


4 Determinación de la altura máxima de llamada

La línea se erige a lo largo del cinturón de flores de la planificación urbana. El cinturón de flores se utiliza para reverdecer árboles, líneas de comunicación y líneas de bajo voltaje. Al mismo tiempo, en aras de la belleza urbana, la altura nominal máxima se establece demasiado pequeña, lo que sin duda restringirá el uso de postes de tubería de acero. Sin embargo, si la altura nominal máxima se establece demasiado alta, el índice de material de toda la torre aumentará en consecuencia. A través del cálculo de prueba, la altura nominal del poste de tubería de acero se determina como: la altura nominal del ángulo de tensión es de 18 m, y la altura nominal de la sección recta es de 19-20 m, bajo la premisa de que el índice de cimentación único de la torre no aumentará significativamente.


Además, considerando la luz real, en áreas urbanas, bajo la condición de cruce y terreno plano, la altura nominal máxima de 20 m puede llegar a 200 m, por lo que es apropiado seleccionar 20 m como la altura nominal máxima deposte de tubo de acero.
